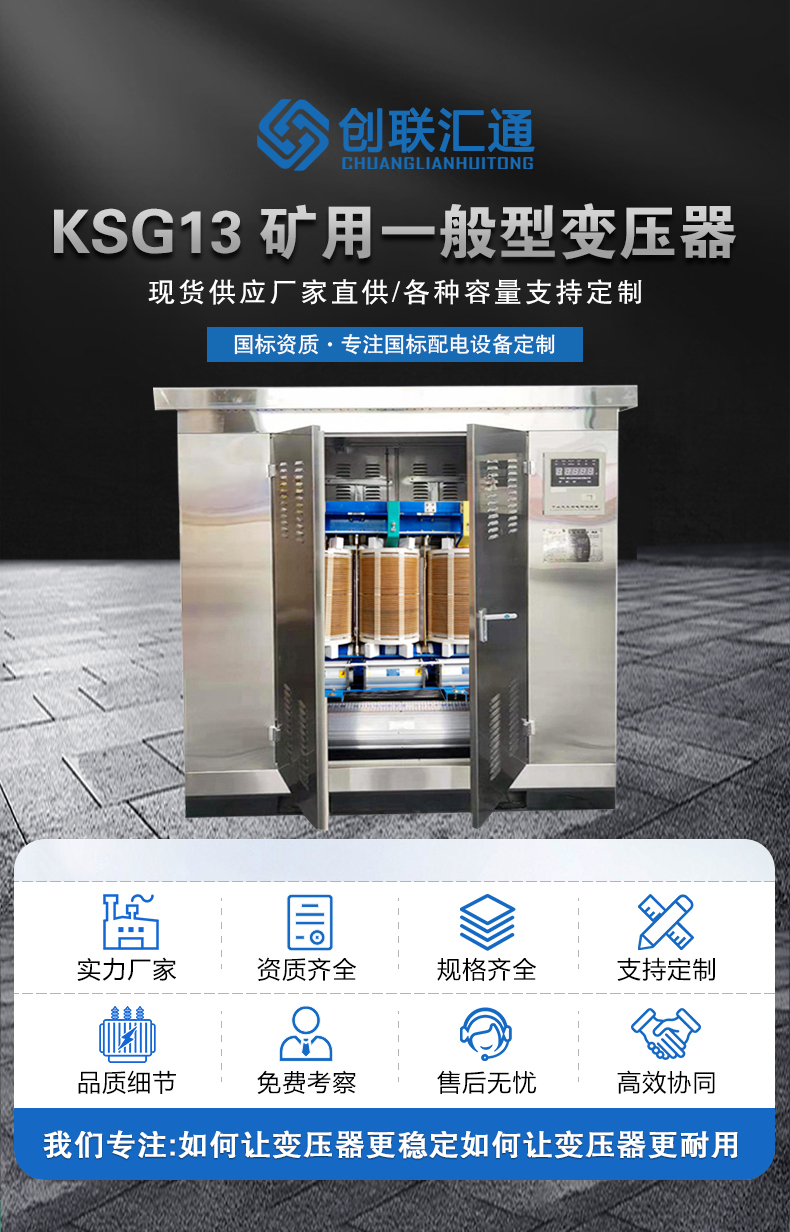

ksg13礦用干式變壓器

　　1、箱殼系由鋼板焊接制成，箱殼可經受8個大氣壓力的波壓試驗，箱蓋與箱沿之間接觸面符合防滴水、撞擊要求。

　　2、箱蓋由鋼板制成，箱殼上有2個電纜出線套，出線套風面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線套后，可借橡膠墊圈壓緊電纜以確保密封，所選的電纜外徑必須與橡膠墊圈配合緊密，務必使電纜能被壓緊完全密封，以保證隔離性能。

　　3、高壓線圈可接成星形接法或三角形接法。改造時，需將變壓器與電源切斷，打開箱蓋，在器身接線板上進行，高壓接線板聯接方法如說明書所示。

　　4、在箱殼內有接地用的螺栓，箱殼拖架上也焊有接地螺栓，均應妥為接地。

　　5、箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏進可直立存放，以節省地位。

　　6、具有晶料取向低耗冷軋硅鋼片的鐵心及采用B級絕緣多層圓簡式線圈結構，空氣自冷式礦井內裝置。
