SCB9系列35kv級干式變壓器
分享到:

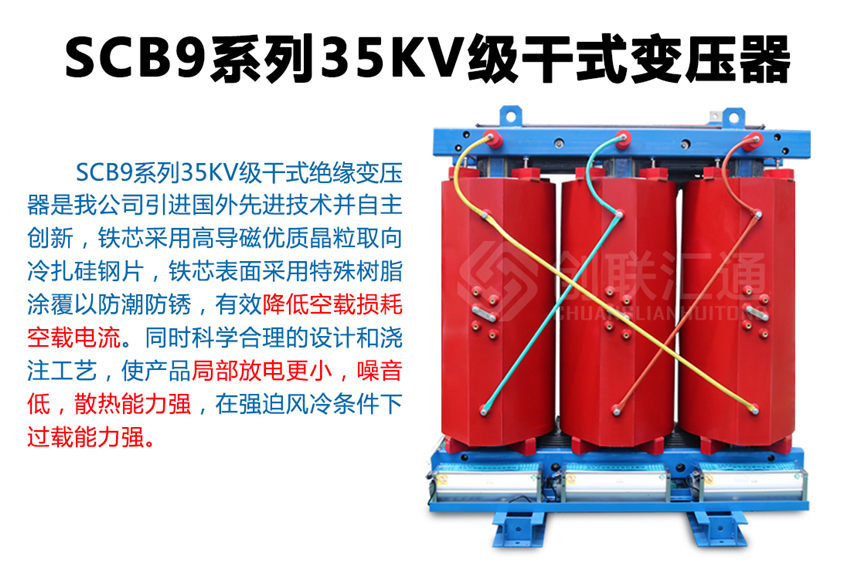

SCB9系列35kv級干式變壓器

【額定容量】:50-2500kva      【額定電壓】:35kv
【聯結組別編號】:Dyn11,Yyno
產品價格 ??
產品用途

    適用于高層建筑該系列環氧樹脂澆注干式變壓器材料優質,配方科學,采用先進的生產、檢測設備按嚴格的工藝生產而成。產品具有可靠性高,使用壽命長的特點.根據不同的使用環境可配置不同防護等級的外殼或不配置外殼。
、醫院、商業中心、電廠、碼頭、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

全國24小時銷售熱線:13263317831



產品概述
 SC(B)9系列35KV環氧樹脂干式變壓器新一代節能產品,該系列配電變壓器產品使用在變壓器電壓直接從35KV電網轉變?yōu)?00V配電的特殊場合,可減少10KV輸變電環節,使運行維護費用明顯降低。35KV級無勵磁調壓配電變壓器產品通過了家級鑒定,確立為高新技術產品。 產品具有損耗低、阻燃性好、承受短路能力強、體積小、噪音低、耐雷電沖擊性能好,溫度分布均勻等優點,而且由于環氧樹脂干式變壓器不使用變壓器油,不會(huì )產生油污染,無爆炸危險。產品可作為配電變壓器廣泛適用于電力系統城網改造,也可用于高層建筑、機場、車站、港口、地鐵待對消防、環保有嚴格、特殊要求的多種場合。

產品結構:
35KV環氧樹脂干式變壓器主要由變壓器鐵芯,變壓器繞組,變壓器絕緣、變壓器引線,變壓器冷卻裝置和測溫裝置。配電變壓器線圈在高精度繞線機上繞制,低壓繞組采用箔式繞制結構,較大容量變壓器留有通風氣道,繞制完成后進行真空干燥,澆注固化過程嚴格按照工藝要求進行操作,使線圈內無氣泡、空穴,變壓器產品達到優質運行效果。

鐵芯:
該系列配電變壓器鐵芯選購優質高導磁的晶粒取向冷軋硅鋼片,并采用先進的硅鋼片剪切線、45°全斜接縫階梯進迭片,芯柱采用F級無緯帶綁扎及鐵軛不沖孔拉板固定新型結構等先進工藝,鐵芯表面采用環氧樹脂包封,減小了漏磁影響,有效改善了磁路分布,降低了鐵芯噪聲、空載損耗和空載電流,使得配電變壓器產品外觀質量大大提高。

高壓繞組:
高壓繞組采用分段分層式,大大的降低了繞組層間電壓,采用帶填料環氧樹脂真空澆注成型,減小了繞組內部局部放電量,提高了線圈的電氣性能。配電變壓器繞組層間采用DMD環氧樹脂預浸布,增加耐壓強度,繞組表面采用玻璃纖維網格布填充,增強了線圈的機械強度,提高了配電變壓器產品抗短路的能力,線圈永不開裂。


低壓繞組:
低壓繞組采用箔式結構,線圈采用軸向冷卻風道,增強散熱能力,配電變壓器低壓繞組層間采用DMD環氧樹脂預浸布,端部采用環氧樹脂封灌,整體固話成型。

產品特點
1、阻燃 ,環氧樹脂作為SCB9干式變壓器絕緣材料本身難燃,不會(huì )在發生火災時助燃。
2、防潮和耐塵,SCB9干式變壓器繞組表面噴涂三防漆,在塵埃、潮濕等惡略環境下,對干式變壓器不會(huì )產生影響。
3、結構堅固,SCB9干式變壓器繞組采用環氧樹脂澆注固化成型,機械強度高,抗短路能力強。
4、過負載能力強,SCB9干式變壓器絕緣等級為F級,耐熱等級高,超名牌額定值運行能力提高。
5、維護便捷,SCB9干式變壓器無需用變壓器油,長期停運后通電干燥處理即可。

使用環境:
1、海拔高度:≤1000 m。
2、環境溫度:
最高氣溫:+40℃;
最低氣溫:-40℃;
最高月平均氣溫:+30℃;
最高年平均氣溫:+20℃;

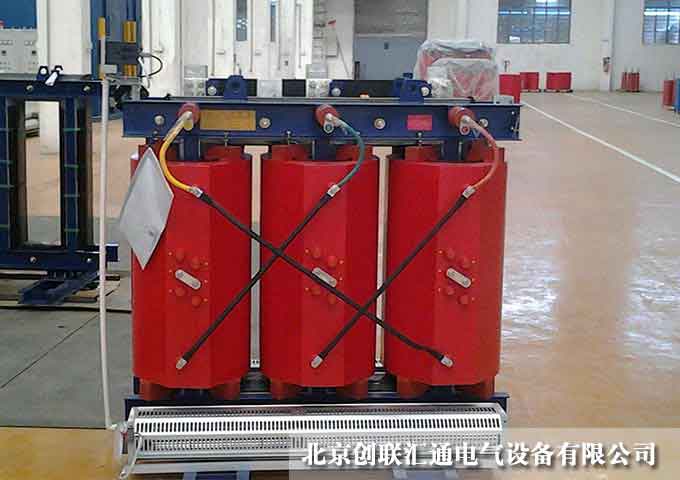

產品圖片


產品參數

變壓器型號

額定
容量(KVA)

聯結

標號

電壓組合(kV)

損耗(W)

空載
電流
(%)

短路
阻抗
(%)


分接
范圍




SC(B)9-50/35

50

Dyn11

Yyn0

35
38.5

±5%

±2×
2.5%

0.4

926

2780

2.8

6.0

SC(B)9-100/35

100

1225

3850

2.4

SC(B)9-160/35

160

1408

4740

1.8

SC(B)9-200/35

200

1524

5445

1.8

SC(B)9-250/35

250

1681

6110

1.6

SC(B)9-315/35

315

1950

7070

1.6

SC(B)9-400/35

400

2389

8900

1.4

SC(B)9-500/35

500

2793

10860

1.4

SC(B)9-630/35

630

3174

12420

1.2

SC(B)9-800/35

800

3789

15160

1.2

SC(B)9-1000/35

1000

4119

16780

1.0

SC(B)9-1250/35

1250

4748

20200

0.9

SC(B)9-1600/35

1600

5290

23950

0.9

SC(B)9-2000/35

2000

5922

26750

0.9

8.0

SC(B)9-2500/35

2500

6806

31620

0.9

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
