HT-SRM口-12/CF箱式充氣柜
分享到:

HT-SRM口-12/CF箱式充氣柜

【額定頻率】:50HZ              【額定電壓】:12kv
【結構形式】:固定式
產品價格 ??
產品用途

海拔高度不超過1000m;周?chē)h(huán)境溫度-25℃ - +40℃;無導電性塵埃、腐蝕性氣體和水蒸氣的場所;無火災和爆炸危險的場所;無經常性劇烈震動場所。

全國24小時銷售熱線:13263317831

特點
密封、全充氣、共箱式開關設備是我司吸收外先進技術而自行研發的新型中壓環網柜。采用全自動激光切割機床,數控板金加工中心,全自動焊接機械手,SF6氣體自動維護設備,各種先進的檢測儀器以及配套先進的柔性裝配生產線,并采用CAD、CAM等系統對公司的生產、管理進行控制,為HSF6系列環網開關柜的高質量和可靠性提供了有效的保證。 產品防護等級較高,體積小,尤為適合戶外較惡劣環境運行。柜體已經通過西安高壓研究所的型式試驗。產品銷向全各地區,運行可靠、穩定,外觀大方、精致,是一款好的中壓配電產品

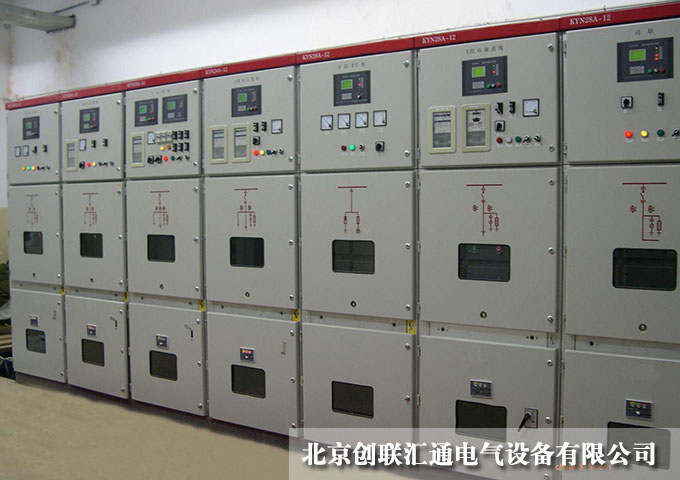

產品圖片

產品參數

項目

單位

C模塊

F模塊

V模塊

負荷開關

組合電器

真空斷路器

隔離/接地開關

額定電壓

KV

12

12

12

12

工頻耐受電壓

KV

42

42

42

42

雷電沖擊耐受電壓

KV

95

95

95

95

額定電流

A

630

注(1)

630



分斷能力

KA





20



閉環開斷電流

A

630







電纜充電開斷電流

A

135







5%額定有功負載開斷電流

A

31.5







接地故障開斷電流

A

200







接地故障時電纜充電的開斷電流

A

115







短路開斷電流

KA



注(2)

20/16



關合能力

KA

63

注(2)

50/40

50/40

短時耐受電流2s

KA

25/-







短時耐受電流3s

KA

-/20



20/16

20/16

機械壽命

5000

3000

5000

2000

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
