SGB11-RL系列卷鐵芯干式變壓器
分享到:

SGB11-RL系列卷鐵芯干式變壓器

【額定容量】:100-2500kva 【額定電壓】:10kv
【聯結組別編號】:Dyn11,Yyno
產品價格 ??
產品用途

  高層建筑、商務中心、醫院,學校,鐵路,機場,商業中心,工廠,城市電網、劇院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、冶煉行業,等重要特殊場所。

全國24小時銷售熱線:13263317831

 干式變壓器:依靠空氣對流進行冷卻,廣泛用于電站、工廠、醫院等幾乎所有電氣上。簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器,相對于油浸式變壓器,干式變壓器因沒有油,也就沒有火災、爆炸、污染等問題,故電氣規范、規程等均不要求干式變壓器置于單獨房間內。



    干式變壓器的安全運行和使用壽命,很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞,是導致變壓器不能正常工作的主要原因之一,因此對變壓器的運行溫度的監測及其報警控制是十分重要的。





技術規范





產品型式為H級、戶內、三相、雙繞組、非包封型(SGB)節能型干式變壓器

    執行標準:GB1094.11-2007GB/T10228-2008

    電壓等級:6-35kV

    容量范圍:30-3150kVA

    額定頻率:50Hz

    聯結組標號:Dyn11、Yyn0

    調壓方式:無勵磁調壓或有載調壓

    絕緣水平:LI75 AC35/AC5

    允許溫升:125K

    局放水平:≤5pC

    冷卻方式:AN/AF

型號特點

    -  采用三維立體卷鐵心,三相平衡,不產生三次諧波,節電效果顯著

    -  采用H級絕緣系統,主絕緣為C級的NOMEX絕緣紙,耐熱,阻燃性能好,防火等級高

    -  高壓繞組采用餅式結構,低壓繞組采用箔式結構,繞組端部漏抗小,抗短路能力強

    -  產品發熱低,散熱條件好且絕緣耐熱等級高,使產品允許長期過載20%運行,器身整體經二次真空壓力浸漆及固化,使產品防潮防腐,局放小,安全可靠

    -  產品壽命期后容易分解,不污染環境

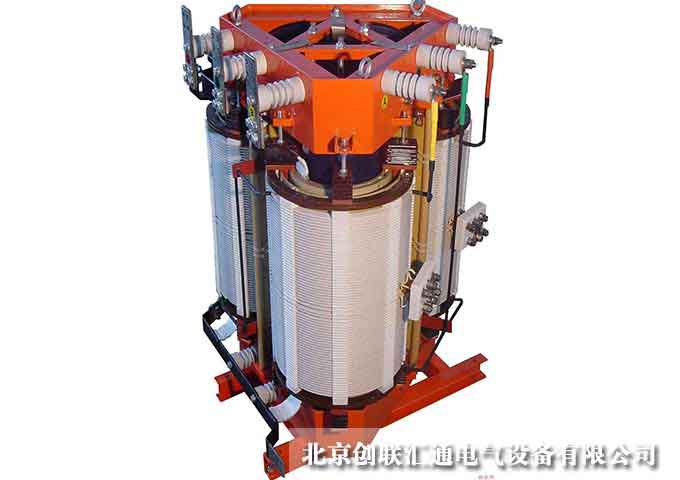

產品圖片


產品參數

   10KV級SCB11-RL-RL系列卷鐵心干式變壓器主要性能參數:

型號 額定容量(KVA) 聯接組標號 電壓組合(KV) 空載損耗(W) 負載損耗(W) 空載電流(%) 短路抗阻(%)
高壓 分接范圍 低壓
SCB11-RL-100 100 Yyn0

Dyn11
10
6.3
6

±5%
±2×2.5%

0.4 360 1370 0.6 4.0
SCB11-RL-125 125 420 1620 0.6
SCB11-RL-160 160 480 1860 0.6
SCB11-RL-200 200 550 2210 0.5
SCB11-RL-250 250 640 2410 0.5
SCB11-RL-315 315 800 3030 0.5
SCB11-RL-400 400 895 3480 0.4
SCB11-RL-500 500 1055 4260 0.4
SCB11-RL-630 630 1180 5200 0.3 6.0
SCB11-RL-800 800 1400 6080 0.3
SCB11-RL-1000 1000 1610 7100 0.3
SCB11-RL-1250 1250 1900 8460 0.25
SCB11-RL-1600 1600 2230 10240 0.25
SCB11-RL-2000 2000 2775 12620 0.2
SCB11-RL-2500 2500 3275 14990 0.2


以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
