首頁>>產品中心>>高低壓開關設備XGN15-12型SF6環網柜
XGN15-12型SF6環網柜
分享到:

XGN15-12型SF6環網柜

【額定頻率】:50HZ             【額定電壓】:10kv
【結構形式】:抽出式
產品價格 ??
產品用途

XGN15-12型高壓負荷開關柜廣泛應用于10kv二次變電站,做為分配、傳輸電能的主要開關設備。在民用及工礦企業中,絕大多數負載均能采用負荷開關柜進行控制和分配,變壓器采用負荷開關與熔斷器配合,這樣比采用斷路器柜更加經濟實用,占地面積小,安裝及擴容簡單方便。十分負荷我廣大用戶的用電要求。

全國24小時銷售熱線:13263317831

     XGN15-12型戶內交流高壓六氟化硫環網開關設備,是新一代以六氟化硫負荷開關作為開關而整柜采用空氣絕緣的、適用于配電自動化、即緊湊又可擴充的金屬封閉開關設備、小型化、參數全、底價位、少維護等特點。該產品具有“合-分-接地”三工位滅弧室,配帶“五防”功能(防止負荷分合主開關;防止誤入帶電隔;防止誤分主開關;防止帶電接地線;防止接地開關在接地位置送電),聯鎖可靠,斷口絕緣強度高,大爬距設計,出線端均用壓罩保護,特殊的動密封盒固定密封設計。

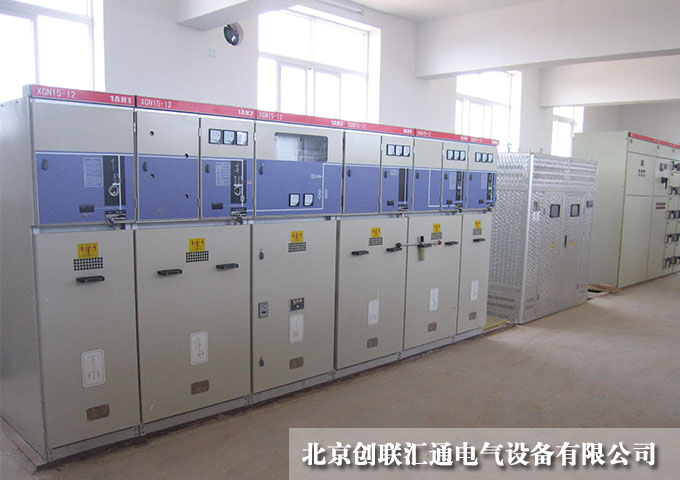

產品圖片

1、 開關柜安裝簡便,實用壽命長,壽命期間免維護,運行安全穩定。
2、 開關柜可根據設計方案組成進線、出線、PT、計量、聯絡、轉折柜等柜型。
3、 開關柜出配置標準SF6負荷開關,還可配置GN30型隔離開關,Evolis型真空斷路器、接地開關等。
4、 開關柜可選配電動、備用電源自投、機械及電氣聯鎖。

產品參數

序號

項目

單位

技術參數

1

額定電壓

KV

12

2

最高工作電壓

KV

12

3

額定電流

A

630-1250

4

額定開斷電流

KA

20 25 31.5

5

額定短路關合電流(峰值)

KA

50 63 80

6

額定短路動穩定電流

KA

50 63 80

7

額定短路熱穩定電流

KA

20 25 31.5

8

額定熱穩定時間

s

4

9

防護等級



IP3X

10

母線系統



單母線

11

操作方式



彈簧儲能式、永磁式

12

外形尺寸(寬×深×高)

mm

950×900×2400

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
