GGD型交流低壓配電柜
分享到:

GGD型交流低壓配電柜

【額定頻率】:50HZ              【額定電壓】:12kv
【結構形式】:固定式
產品價格 ??
產品用途

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等低壓配電系統。海拔高度不超過1000m;周?chē)h(huán)境溫度-25℃ - +40℃;無導電性塵埃、腐蝕性氣體和水蒸氣的場所;無火災和爆炸危險的場所;無經常性劇烈震動場所。

全國24小時銷售熱線:13263317831

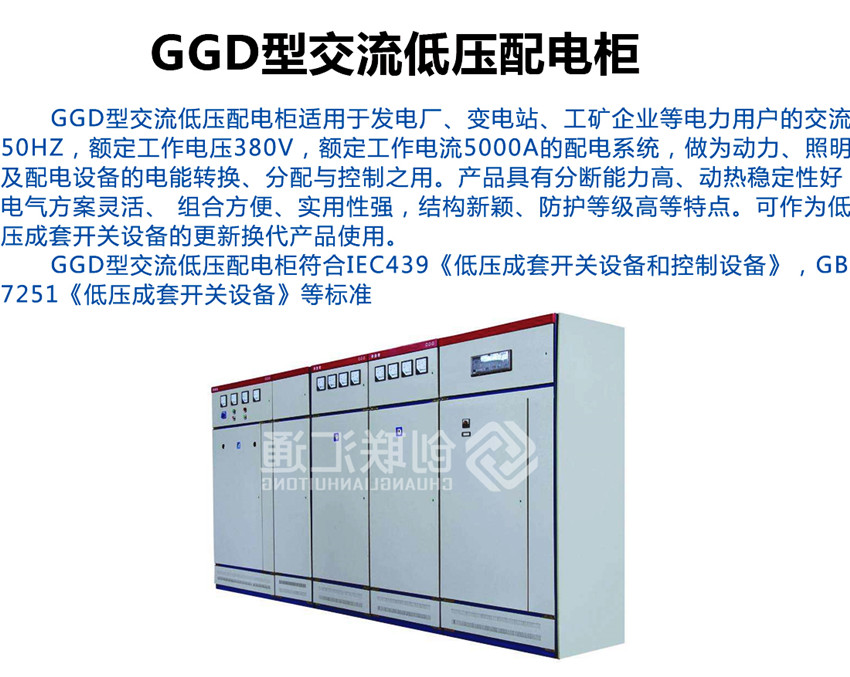

GGD型交流低壓配電柜是根據能源部主管上級,廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型配電柜。產品具有分斷能力高,動熱穩定性好,電氣方案靈活、組合方便,系列性、實用性強,結構新穎、防護等級高等特點,可以作低壓成套開關設備的更新?lián)Q代產品使用。并且廣泛適用于發電廠、變電所、工業企業等電力用戶作為交流50HZ,額定工作電壓380V,額定電流至3150A 的配電系統中作為動力,照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高,額定短結構新穎等特點。該產品是我組裝式、固定面板開關柜的代表產品之一。

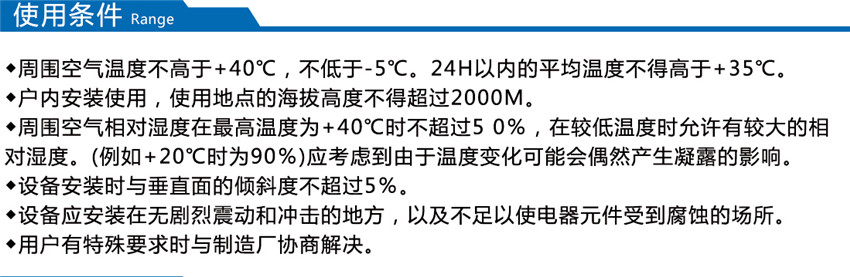

使用條件


1、周?chē)諝庀鄬穸仍谧罡邷囟葹?40℃時不超過50%,在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%)應考慮到由于溫度的變化可能會(huì )偶然產生凝露的影響;
2、設備安裝時與垂直面的傾斜度不超過5%;
3、設備應該安裝在無劇烈震動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所。

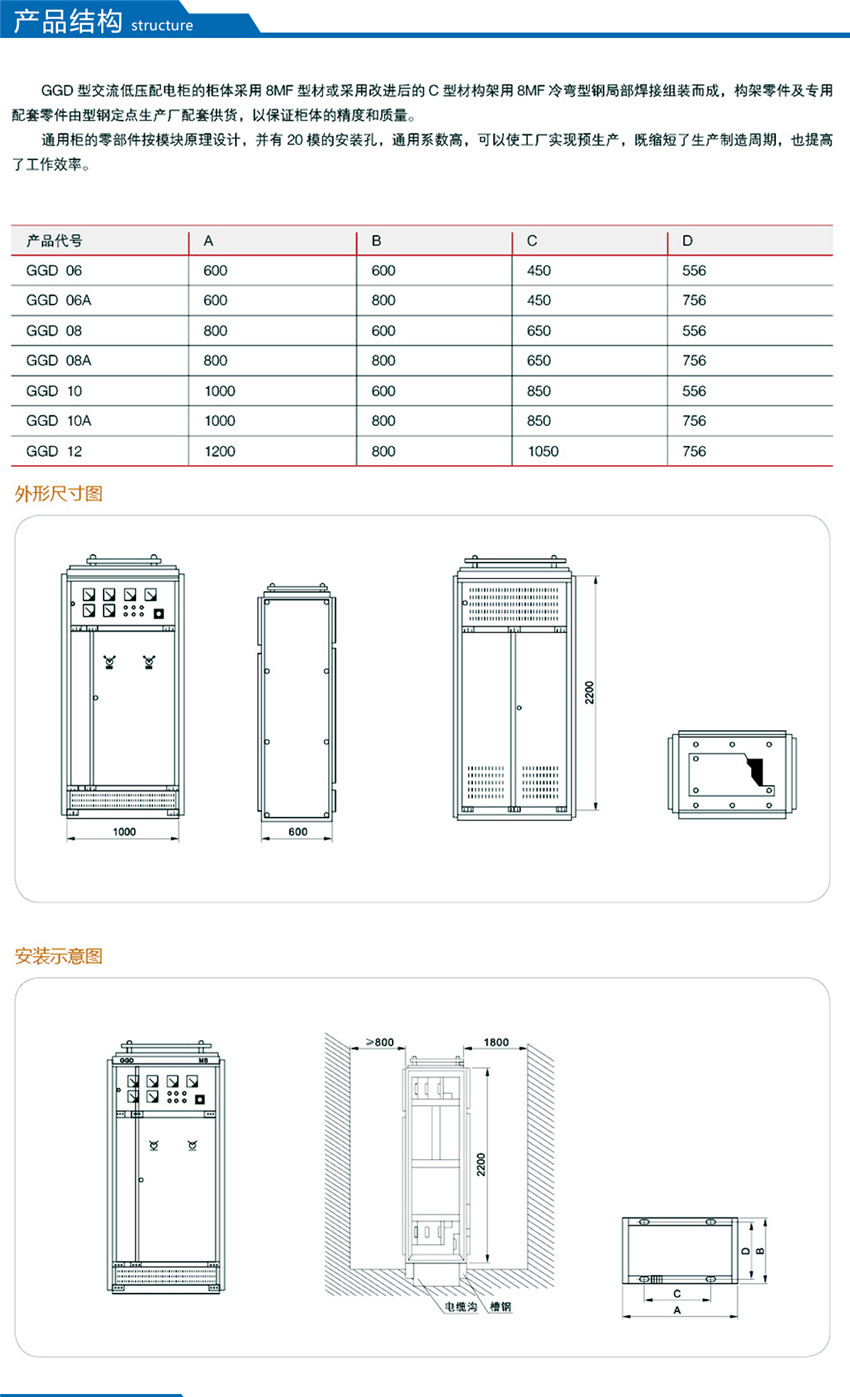

結構特征


1、殼體采用8MF冷彎型鋼局部焊接組裝而成。構架上分別有按E=20mm和E=100mm模數排列的安裝孔,以提高產品裝配的通用性。面板及隔板采用進口冷軋薄板制成并采用酸洗磷化靜電噴塑工藝防腐工藝、柜體顏色按用戶指定要求。柜內部處理采用熱鍍鋅工藝。為加強通風與散熱,在柜體底部與上部均有通風散熱孔,并用鋼絲網封罩,防止小動物進入。為方便吊裝,柜頂四角裝有吊環??紤]到采用電纜下出線,在柜底設敲落孔,并預備符合施工圖大小要求的皮線套。
2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同的數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的。
3、GGD柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,美觀大方,面目一新。柜門用轉軸活動鉸鏈與構架相連,安裝、拆卸方便,門的折邊處均嵌有一根山型橡塑條,關門時門與構架之間的嵌條有一定壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。裝有電器元件的儀表門用多股軟銅錢與構架連接。柜內的安裝件與構架間用滾花螺釘連接,整柜構成完整的接地保護電路。

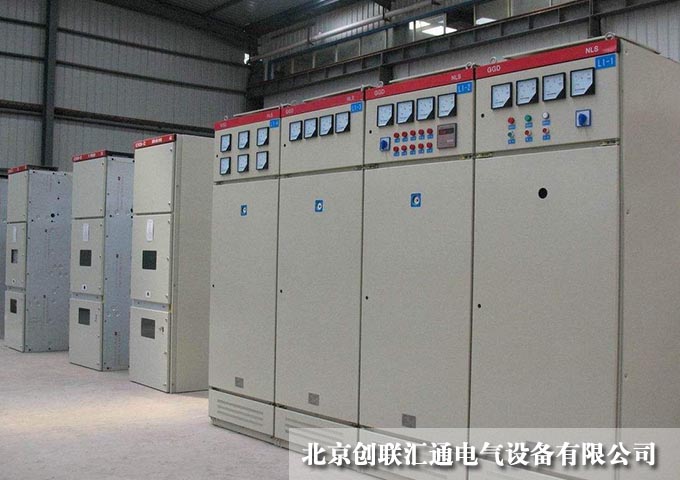

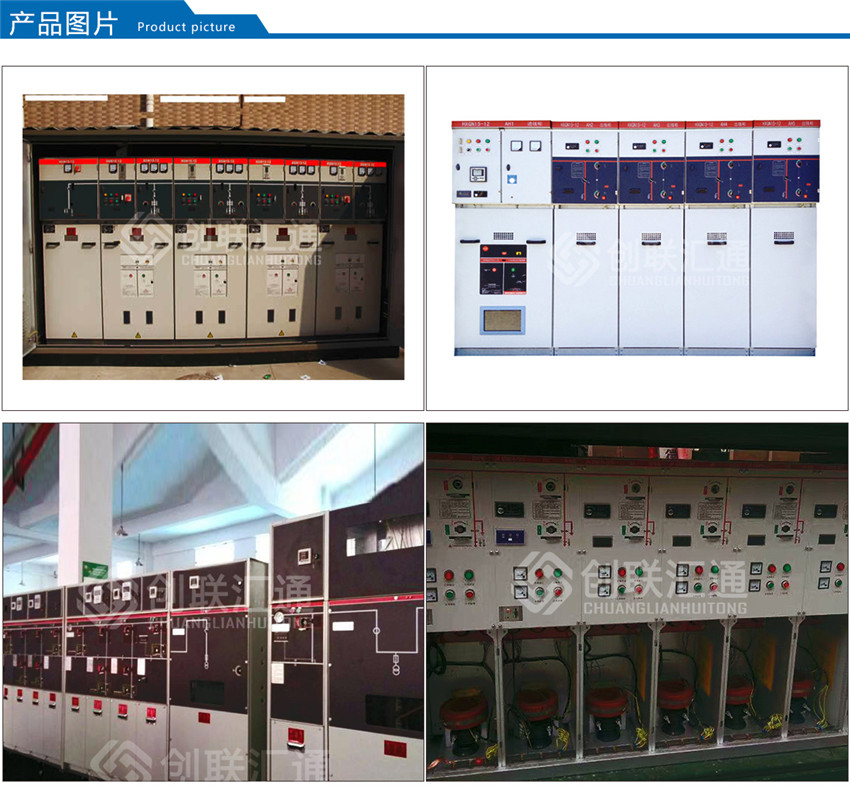

產品圖片





產品參數

型號

額定電壓V

額定電流A

額定短路開斷電流KA

額定短時耐受電流KA

額定峰值耐受電流KA

GGD1

380

A

100

15

15

30

B

600(630)

C

400

GGD2

380

A

400

30

30

63

B

1500(1600)

C



GGD3

380

A

3150

50

50

105





以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
