SCB13系列10kv級干式變壓器
分享到:

SCB13系列10kv級干式變壓器

【額定容量】:30-2500kva 【額定電壓】:10kv
【聯結組別編號】:Dyn11,Yyno

產品價格 ??
產品用途

    醫院,學校,鐵路,機場,商業中心,工廠,城市電網、高層建筑、商務中心、劇院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、公園等市政工程。

全國24小時銷售熱線:13263317831

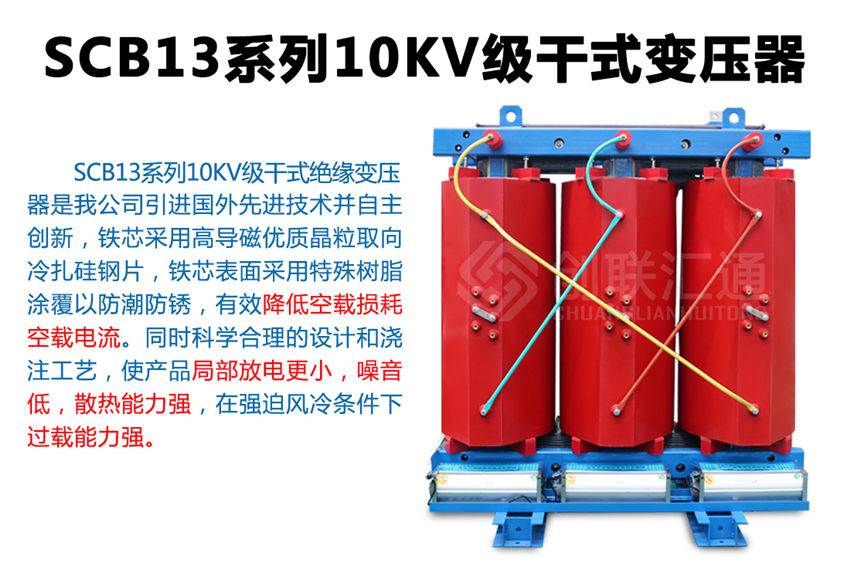

SCB13樹脂絕緣干式變壓器是我公司引進外先進技術自主研發的,鐵芯采用高導磁優質晶粒取向冷扎硅鋼片,45°全斜步進接縫,鐵芯采用特殊的方管拉板結構,芯柱采用絕緣帶綁扎,鐵芯表面采用特殊樹脂涂覆以防潮防銹,有效降低了空載損耗、空載電流和鐵芯噪音。同時科學合理的設計和澆注工藝,使產品局部放電更小,噪音低,散熱能力強,在強迫風冷條件下額定負載下長期運行。

產品結構:

高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注,局放量小,線圈電氣強度高,繞內外壁用玻璃纖維網絡(luò )格板增強,增加了線圈的機械強度,提高了產品抗突短路的能力,線圈永不開裂。

低壓繞組
低壓繞組采用箔式結構,解決了用線繞時軸向螺旋角問題,使安匝更s同時線圈采用軸向冷卻風道,增強了敗熱能力,繞組層間采用了DMD環氧預漫布,整體固化成形。

鐵芯
鐵芯造用進口優質冷軋硅鋼片,三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封,降低了空載損耗,空載電流和鐵芯城央件和緊固件經持殊表面處理,使產品外觀質量有了進一步提高,

溫控系級和冷風系統
采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能來。溫度控制采用智能溫控儀,提高了變壓器運行可靠性。

產品特點:
1.安全,防火,無污染,可直接運行于負荷中心;
2.采用內先進生產技術,機械強度高,抗短路能力強,局部放電量小,熱穩定性好,可靠性高,使用壽命長;
3.低損耗,低噪音,節能效果明顯,免維護;
4.散熱性能好,過負載能力強,強迫風冷時可提高50%容量運行;
5.防潮性能好,適應高濕度和其他惡劣環境中運行;
6.體積小,重量輕,占地空間少,安裝費用低。

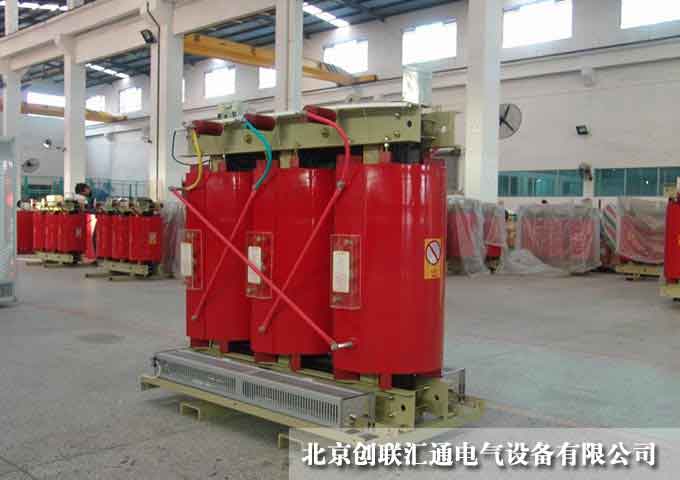

產品圖片

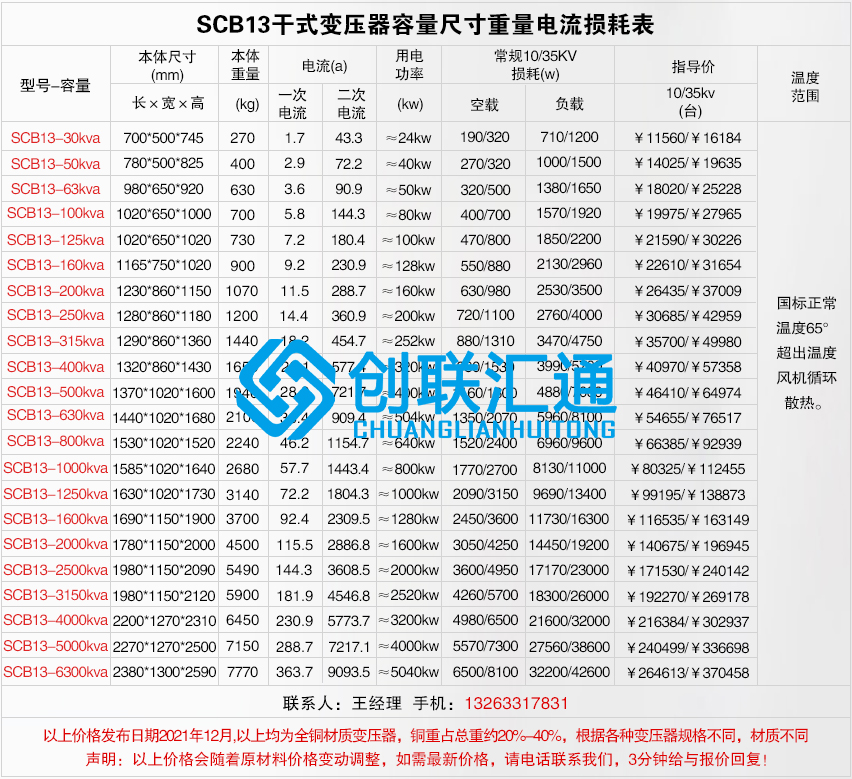

產品參數


變壓器型號


額定

容量(KVA)


聯結



標號


電壓組合(kV)


損耗(W)


空載

電流

(%)


短路

阻抗

(%)





分接

范圍











SCB13-30/10


30


Dyn11



Yyn0


10

6.3


6


±5%,±2×

2.5%



+3×2.5%

-1×2.5%


0.4


150


710


2.3


4.0


SCB13-50/10


50


215


1000


2.2


SCB13-80/10


80


295


1380


1.7


SCB13-100/10


100


320


1570


1.7


SCB13-125/10


125


375


1850


1.5


SCB13-160/10


160


430


2130


1.5


SCB13-200/10


200


495


2530


1.3


SCB13-250/10


250


575


2760


1.3


SCB13-315/10


315


705


3470


1.1


SCB13-400/10


400


785


3990


1.1


SCB13-500/10


500


930


4880


1.1


SCB13-630/10


630


1070


5880


0.9


SCB13-630/10


630


1040


5960


0.9


6.0


SCB13-800/10


800


1215


6960


0.9


SCB13-1000/10


1000


1415


8130


0.9


SCB13-1250/10


1250


1670


9690


0.9


SCB13-1600/10


1600


1960


11730


0.9


SCB13-2000/10


2000


2440


14450


0.7


SCB13-2500/10


2500


2880


17170


0.7


以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
