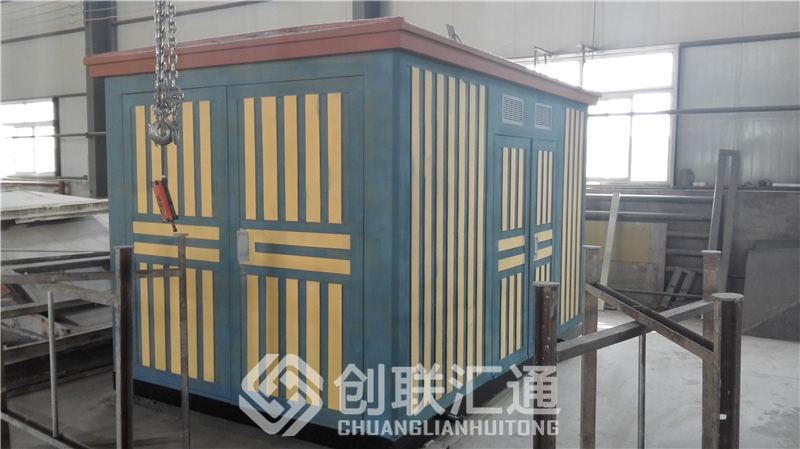

創聯匯通教您地埋式變壓器如何安裝？

一、地埋箱式變壓器基礎鋼筋敷設:

（1）電纜室內壁及基礎教育平臺用1：25混凝土進行砂漿抹面，厚度為20mm，表面需平整；

(2)地基部分鋼板的敷設應嚴格按照圖紙和規范進行，并進行防腐處理;

(3)設備安裝的緊固件應全部采用鍍鋅產品(地腳螺栓除外)；

(4)設備基礎段鋼的安裝允許偏差;

(5)基礎型鋼安裝后，基礎型鋼頂部應高出抹平地面10mm，基礎型鋼應不少于2處可靠接地；

（6）箱變底座與基礎知識之間我們要用不同水泥混凝土砂漿抹封，以免影響雨水可以進入箱變；電纜進箱變后，電纜與穿管間的縫隙需密封結構防水；箱變底面需向外圍略傾斜，避免出現積水；

（7）進出線通過電纜管的數量及管徑，可根據不同用戶的實際發展情況和進出線進行位置來確定，管排間距一般不小于30mm；

二、地埋箱式變壓器接地網敷設:

接地裝置應符合 DL/T 621-1997《交流電氣設備接地》的要求。

三、地埋式箱變搬運：

箱式變壓器上有六個吊耳。起吊箱式變壓器時，應同時使用箱體上的四個全重吊耳，鋼絲繩與垂直線的夾角不得大于30度。

四、地埋式箱變安裝：

(1)箱式變壓器轉運后，所有連接螺栓應全部緊固，安裝過程中應覆蓋塑料薄膜，防止異物和灰塵進入箱式變壓器。

(2)安裝完成后，應對箱式變壓器的所有柜體進行徹底檢查。主要內容如下:

①檢查圖紙，檢查設備組件、接線等是否符合設計要求。

②檢查相序是否能夠正確。

③調整五機械鎖緊裝置，要求靈活可靠。

④調整開關、接地刀閘，要求快速、可靠、接觸良好。

五、地埋箱式變壓器電纜的終端接線:

箱變的一、二次接線、控制線均應接線正確，連接時應符合《線纜端接》章節有關規定。

六、地埋式箱變的施工管理質量進行控制要點：

1. 埋地箱式變壓器的主要控制項目:

位置正確，附件齊全。

2.埋設箱的地面接駁須符合下列規定:

(1)從接地裝置引出的接地干線直接與變壓器低壓側的中性點相連；接地干線直接與箱式變電站的N母線和PE母線相連；干式變壓器的變壓器箱、支架或外殼應接地(PE)；所有連接應可靠，緊固件和鎖緊件應齊全。

（2）箱變接地端子進行應用研究直徑一般不小于12mm的銅質螺栓可以連接，接地端子以及數量關系不得少于其他三個，高壓室、低壓室、變壓器室至少要各有1個；箱變高壓室、低壓室、變壓器室的專用設備接地影響導體應相互之間聯接。

(3)箱式變壓器的非帶電金屬部分應可靠地接地; 門或可抽取部分的接地應確保它們在開啟或取出時保持可靠。

3)埋地箱式變壓器和落地配電箱的基礎應高于室外地面，周圍排水通暢；

用地腳螺栓固定的螺帽齊全，擰緊牢固；自由安放的應墊平放正。金屬箱式變電所及落地式配電箱，箱體應接地（PE）或接零（PEN）可靠，且有標識。

3.埋地箱式變壓器的交接試驗必須符合下列要求:

（1）由高壓成套開關柜、低壓成套開關柜和變壓器三個學生獨立工作單元組合成的箱式變電所高壓電氣技術設備組成部分，必須按現行中國國家安全標準《電氣裝置安裝一個工程建筑電氣機械設備交接試驗數據標準＞ GB50150的規定交接試驗合格。

(2)箱式變電站高壓開關、熔斷器、變壓器在同一密封油箱內，根據產品提供的技術文件進行切換試驗。

(3)低壓開關柜開關試驗應符合下列要求:

①各配電開關、保護裝置的規格、型號應符合設計要求。

②相間和相對地之間的絕緣電阻應大于0。5Mω。

③電氣控制裝置的交流進行工頻耐壓性能試驗工作電壓為lkV，當絕緣材料電阻值是否大于10M Ω時，可采用2500V兆歐表搖測替代，試驗研究持續發展時間1min，無擊穿閃絡現象。

2. 埋箱改造的一般項目:

1)絕緣件應無裂紋、缺陷、釉質損傷，外觀清潔，溫度測量儀表指示準確。

2)箱式變電站內外涂層完好無損，通風口防護網完好無損。

3)箱式變電站高低壓柜內部接線完整，低壓各輸出回路標識清楚。
